Физика процесса: почему металл «проседает» при застывании
Представьте себе огромную стальную болванку массой в несколько тонн. Расплавленный металл при заливке в изложницу обладает высокой температурой и, соответственно, большим удельным объемом. По мере остывания и кристаллизации атомы железа выстраиваются в строгую кристаллическую решетку, что неизбежно приводит к уменьшению плотности материала и его усадке в объеме. Это фундаментальное свойство любого металла — стремление к более компактному состоянию при переходе из жидкой фазы в твердую.

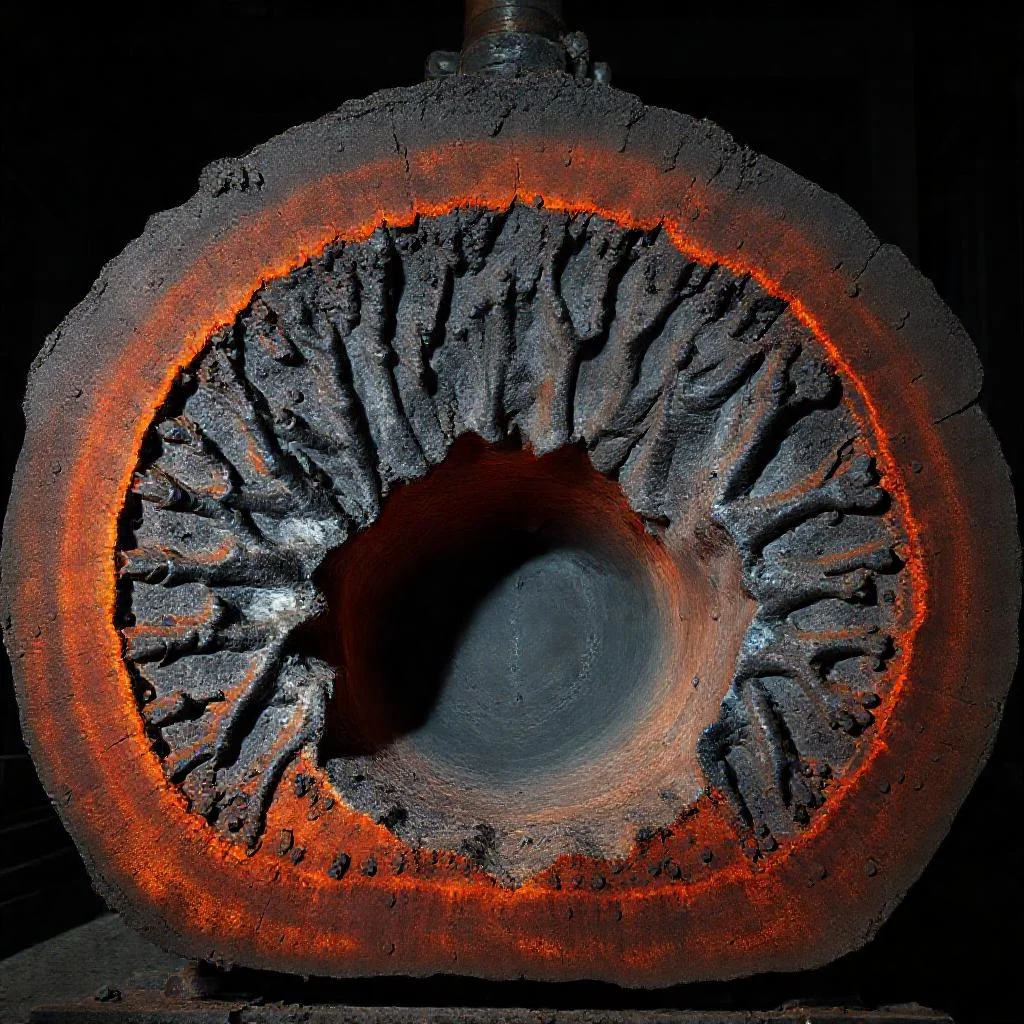

Ключевой момент заключается в том, что затвердевание слитка происходит неравномерно. Наружные слои, контактирующие с холодными стенками изложницы, застывают первыми, образуя жесткий «каркас»-корку. Внутренняя же часть металла остается жидкой значительно дольше. Именно этот временной лаг между затвердеванием оболочки и остыванием ядра создает предпосылки для образования пустот. Жидкая сердцевина, пытаясь закристаллизоваться, требует «добавки» металла для компенсации усадки, но доступ сверху уже перекрыт застывшей перемычкой, что ведет к формированию вакуумной полости в самом сердце слитка.
Роль усадочной конусности и геометрии изложницы
Форма изложницы — это не просто случайная емкость, а инженерное решение, напрямую влияющее на расположение и глубину дефекта. Традиционная конструкция с расширением кверху (позитивная конусность) создает условия для направленной кристаллизации. При такой схеме нижние горизонты слитка, застывая первыми, получают постоянное питание от верхних, более горячих слоев металла. Если бы изложница была идеально цилиндрической, усадка происходила бы равномерно по всему сечению, провоцируя образование рыхлости по всей высоте.
Однако даже идеальная конусность не спасает от возникновения центральной полости. Дело в том, что кристаллизующаяся сталь образует так называемый «фронт затвердевания», который продвигается от стенок к оси. В финальной стадии, когда жидкая фаза остается только по центру, форма этой ванны становится похожей на сужающуюся воронку. Чем выше скорость разливки и чем меньше теплопроводность изложницы, тем более глубокой и разветвленной получается эта воронка, которая после полного остывания превращается в усадочную раковину.
Влияние температуры заливки и легирующих элементов
Температура перегрева стали над точкой ликвидус — это мощный рычаг управления качеством слитка. Казалось бы, чем горячее металл, тем дольше он остается текучим и может заполнить любые пустоты. Однако на практике чрезмерный перегрев играет злую шутку. Горячий жидкий металл в течение долгого времени сохраняет тепло в центральной зоне, из-за чего корка нарастает медленно. Это приводит к тому, что усадочная воронка получается не компактной, а вытянутой и глубокой, часто сопровождаемой вторичной пористостью по оси слитка.
Химический состав сплава также диктует свои условия. Легирующие добавки, такие как хром, никель или молибден, изменяют температурный интервал кристаллизации. Если сталь затвердевает в широком диапазоне температур (так называемая «кашеобразная» кристаллизация), то усадка распределяется по дендритным ветвям, создавая микропористость, вместо одной четкой полости. Углерод играет особую роль: увеличение его содержания сужает температурный интервал и делает процесс усадки более концентрированным, что, на первый взгляд, упрощает контроль, но требует точного расчета прибыльной надставки.
Прибыльная надставка и технология обогрева — битва за металл
Главное технологическое оружие металлургов в борьбе с этим дефектом — так называемая прибыльная часть слитка. Это специальная массивная надставка в верхней части изложницы, которая заполняется жидким металлом в последнюю очередь. Ее задача — стать искусственным резервуаром горячей стали, который будет питать усаживающееся тело слитка до самого конца кристаллизации. Именно в прибыли, а не в самом теле заготовки, концентрируется конечная усадочная раковина, которая впоследствии просто отрезается и отправляется на переплавку.
- Теплоизоляция прибыли с помощью экзотермических смесей для замедления застывания верхнего слоя.
- Электродуговой подогрев зеркала металла в надставке для поддержания жидкого состояния.
- Использование обогревающих вкладышей и засыпок, выделяющих тепло при химической реакции с кислородом.
- Регулировка скорости разливки: медленная заливка в прибыль позволяет дольше сохранять тепло в верхней части.
Эффективность этих методов определяется просто: если температура в прибыли падает слишком быстро, ее жидкая фаза закристаллизуется раньше, чем произойдет компенсация усадки в теле слитка. Тогда раковина «сбегает» из прибыли и уходит вглубь слитка, делая его полностью непригодным к дальнейшей прокатке или ковке. Правильный теплофизический расчет прибыли — это сложнейшая инженерная задача, требующая учета массы слитка, его высоты и марки стали.
«Слиток — это скульптура, которую ваяет не скульптор, а градиент температур. И если вы не предусмотрите место для пустоты, металл сам найдет его там, где это разрушит ваш труд. Управление усадкой — это управление будущим качеством проката».
Гидродинамика струи и вторичные усадочные дефекты
Помимо классической центральной полости, существует еще один коварный тип дефекта — осевая рыхлость и микропористость, которая возникает не в верхней части, а разбросана по всей центральной оси слитка. Причина кроется в гидродинамике струи при заливке. Если струя металла падает вертикально вниз с большой высоты или имеет турбулентный характер, она создает завихрения, которые разрушают зарождающуюся кристаллическую структуру и замуровывают отдельные микрообъемы жидкости в ловушках между дендритами. Эти микрообъемы, лишенные связи с основным питающим каналом, кристаллизуются локально, оставляя после себя рассеянную усадку.
Решение этой проблемы лежит в изменении способа подачи металла: использование сифонной заливки снизу, когда струя поднимается спокойно и равномерно, позволяет минимизировать турбулентность. Дополнительно применяются специальные стаканы-вихрегасители и фильтры. Стоит понимать, что осевая рыхлость в слитке не является полостью в прямом смысле — это зона разрыхления металла, которая удаляется только ковкой с высокой степенью укова. Если же слиток идет в прокат без достаточной деформации, то микронесплошности могут остаться в готовом изделии, что делает металл бракованным, несмотря на его химически чистый состав.
Анализ причин образования усадочных раковин: ключевые факторы и параметры
| Фактор / Параметр | Механизм воздействия на усадку | Последствия для слитка | Технологическое решение / Контроль |
|---|---|---|---|
| Физическая природа усадки (переход из жидкой фазы в твердую) | Уменьшение удельного объема при кристаллизации; атомы выстраиваются в решетку, плотность растет. | Неравномерное затвердевание: корка застывает первой, ядро остается жидким и требует «добавки» металла для компенсации. | Направленная кристаллизация с питанием от верхних горячих слоев. |
| Геометрия изложницы (позитивная конусность) | Расширение кверху обеспечивает направленное затвердевание снизу вверх; нижние слои питаются от верхних. | В идеально цилиндрической форме усадка распределяется равномерно, провоцируя рыхлость по всей высоте. Даже с конусностью формируется воронкообразная полость по центру. | Расчет оптимальной конусности и высоты изложницы. |
| Температура заливки (перегрев над точкой ликвидус) | Чрезмерный перегрев долго сохраняет тепло в центре; корка нарастает медленно. | Усадочная воронка получается не компактной, а вытянутой и глубокой, сопровождается вторичной пористостью по оси. | Оптимизация температуры перегрева стали. |
| Химический состав (легирующие элементы: Cr, Ni, Mo; углерод) | Легирующие добавки расширяют температурный интервал кристаллизации («кашеобразная» кристаллизация). Углерод сужает интервал, делая усадку концентрированной. | Широкий интервал → микропористость между дендритными ветвями. Узкий интервал (высокий C) → одна четкая полость, требующая точного расчета прибыли. | Корректировка рецептуры сплава; расчет прибыльной надставки под каждую марку. |
| Конструкция прибыльной надставки (резервуар горячего металла) | Надставка служит искусственным резервуаром, питающим усаживающееся тело слитка до конца кристаллизации. | Если температура в прибыли падает быстро, раковина «сбегает» вглубь слитка, делая его непригодным к прокатке или ковке. | Теплоизоляция, экзотермические смеси, электродуговой подогрев зеркала металла, обогревающие вкладыши, регулировка скорости заливки. |
| Гидродинамика струи (способ заливки) | Турбулентная струя с высоты разрушает зарождающуюся кристаллическую структуру, замуровывает микрообъемы жидкости между дендритами. | Возникновение осевой рыхлости и микропористости по всей центральной оси; разрыхление металла не является полостью, но требует высокой степени укова. | Сифонная заливка снизу (спокойный подъем), использование стаканов-вихрегасителей и фильтров. |
| Скорость разливки | Высокая скорость увеличивает глубину воронки жидкой фазы и разветвленность раковины. | Фронт затвердевания продвигается от стенок к оси; сужающаяся воронка превращается в глубокую раковину. | Медленная заливка в прибыль для сохранения тепла в верхней части. |
Ключевые вопросы о природе усадочных раковин
Почему усадочная раковина образуется именно в верхней части слитка, а не по всему объему?
Это связано с физикой кристаллизации. Наружные слои металла, касаясь холодных стенок изложницы, застывают первыми и создают твердую корку. Внутренняя часть остается жидкой дольше. Поскольку застывание идет от стенок к центру, а верхняя поверхность затвердевает в последнюю очередь, жидкая сердцевина не получает компенсации объема сверху — из-за этого основная полость концентрируется в центральной (чаще всего верхней) части отливки. Если форма изложницы имеет уширение кверху, это способствует направленной кристаллизации и помогает «вытеснить» дефект в прибыльную надставку.
Как температура заливки стали влияет на глубину и характер раковины?
Чрезмерный перегрев металла над точкой ликвидус приводит к тому, что жидкий металл долго сохраняет тепло в ядре, а корка наращивается слишком медленно. В итоге вместо компактной полости образуется глубокая и вытянутая усадочная воронка, которая может сопровождаться вторичной пористостью по оси. Если температура заливки слишком низкая, металл теряет текучесть и не заполняет полости в процессе объемной усадки — это тоже провоцирует несплошности.
Почему усадочную раковину не устраняют полностью, а лишь переносят в специальную часть слитка?
Полностью предотвратить объемную усадку невозможно — это фундаментальное свойство металла переходить в более плотное состояние при кристаллизации. Задача металлургов не «убрать» пустоту, а управлять ее расположением. Для этого существует прибыльная надставка — резервуар жидкой стали в верхней части изложницы, который питает слиток в процессе застывания. Усадочная раковина концентрируется именно в прибыли, которую затем отрезают и отправляют на переплавку. Без прибыли пустота «сбегала» бы в тело слитка, делая его непригодным к прокатке или ковке.
Каким образом легирующие элементы и углерод меняют картину усадочных дефектов?
Химический состав определяет температурный интервал кристаллизации. Если сплав застывает в широком диапазоне температур, например, из-за хрома, никеля или молибдена, наблюдается «кашеобразная» кристаллизация — тогда усадка рассеивается по дендритным ветвям, формируя микропористость, а не единую полость. Углерод, наоборот, сужает температурный интервал кристаллизации. Это делает усадку более концентрированной и сфокусированной, что упрощает контроль, но требует особо точного расчета прибыли.
Как способ заливки металла связан с образованием осевой рыхлости?
Осевая рыхлость (рассеянная усадка) возникает не из-за отсутствия питания жидким металлом, а из-за гидродинамики струи. Если струя падает вертикально с большой высоты, создаются турбулентные завихрения, которые разрушают растущие кристаллы и «замуровывают» микрообъемы жидкости в ловушках между дендритами. Лишенные связи с питающим каналом, эти микрообъемы кристаллизуются локально и оставляют после себя пористые зоны. Спокойная сифонная заливка снизу позволяет минимизировать турбулентность, предотвращая формирование таких дефектов.
