Когда поезд весом в несколько тысяч тонн проносится по рельсу, точка контакта колеса с металлом превращается в арену колоссального давления. Мгновенные нагрузки здесь достигают значений, которые не снились ни одному мостовому сооружению. Именно поэтому рельсовая сталь — это не просто «железо», а высокотехнологичный композит, где каждый процент легирующих элементов и каждая минута термической обработки решают судьбу безопасности перевозок.
Секрет долговечности пути кроется в способности металла сопротивляться усталостному разрушению и контактной усталости. Если обычная конструкционная сталь прощает мелкие дефекты, то рельсовая требует абсолютной гомогенности структуры. Малейшая ликвация — неравномерное распределение примесей — может стать точкой зарождения трещины, которая превратит километры магистрали в зону аварийного риска.
От шихты до ковша: рождение сверхпрочного характера
Всё начинается не в плавильной печи, а задолго до неё — на этапе скрупулезного подбора шихты. Современные производители используют концепцию «чистой стали», где содержание вредных примесей (серы и фосфора) снижается до сотых долей процента. Для этого применяют комбинированную выплавку: сначала дуговую сталеплавильную печь, а затем агрегат печь-ковш для глубокого рафинирования.
Критически важным этапом становится вакуумная дегазация. Удаление растворенного водорода предотвращает образование флокенов — внутренних микротрещин, которые делают металл хрупким. Параллельно идет микролегирование ванадием, ниобием или хромом. Эти элементы формируют нанодисперсные карбонитриды, которые «запирают» зерно и не дают ему расти при последующем нагреве.
- Ковшевая обработка с продувкой аргоном для гомогенизации температуры и химического состава.
- Внепечная доводка с введением кальция для модифицирования неметаллических включений.
- Контроль температуры разливки с точностью до ±5°C для исключения перегрева кристаллизатора.

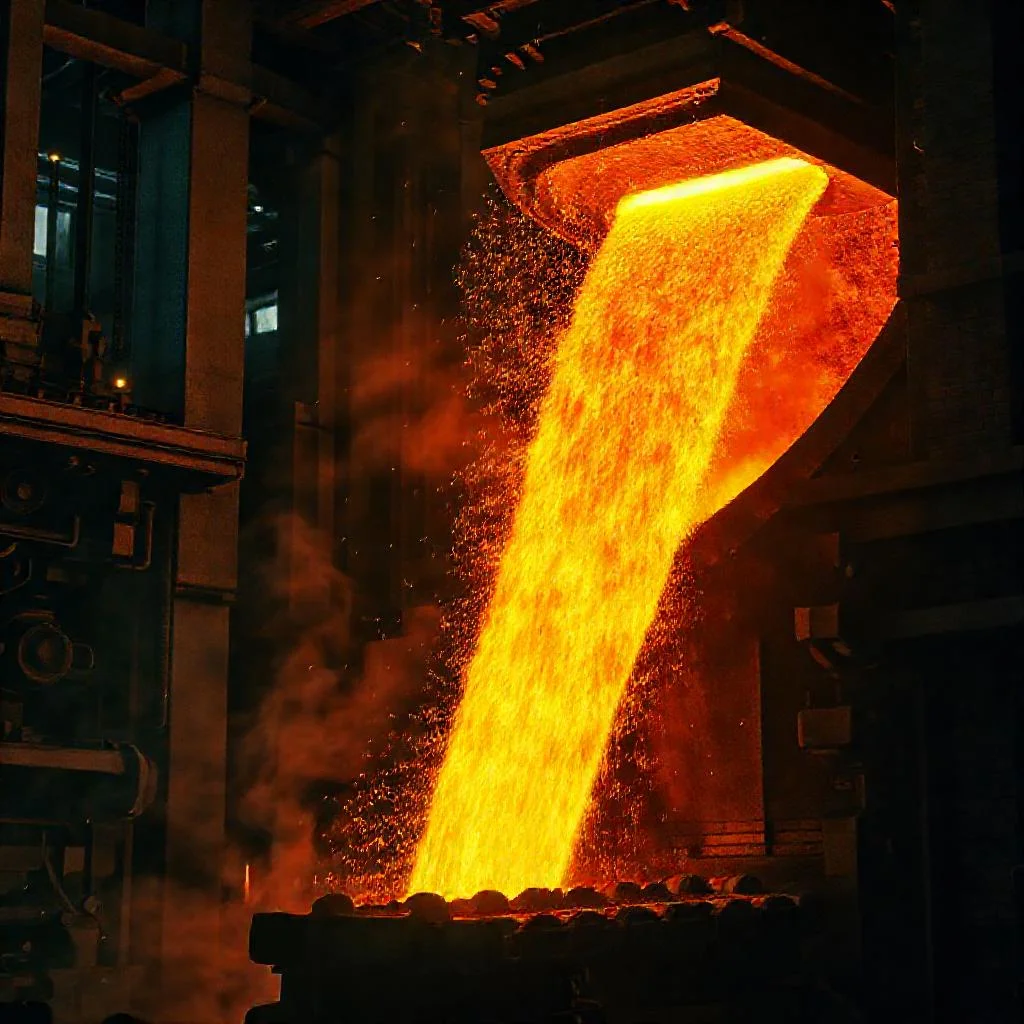

«Рельс — это не прокат. Это сейсмический инструмент, который должен гасить вибрации вечности под колесами времени», — говорил главный металлург одного из уральских комбинатов, глядя на струю жидкой стали.
Непрерывная разливка и кристаллография: искусство управлять затвердеванием
Технология выплавки стали для железнодорожных рельсов радикально изменилась с приходом машин непрерывного литья заготовок (МНЛЗ). Вместо медленного остывания в изложницах, жидкий металл теперь кристаллизуется в условиях интенсивного водоохлаждаемого кристаллизатора с электромагнитным перемешиванием. Это позволяет раздробить столбчатые кристаллы и получить равноосную мелкозернистую структуру по всему сечению.
Скорость вытягивания заготовки и вторичное охлаждение в зоне затвердевания — это тончайшая настройка, влияющая на осевую пористость. Для рельсовой стали особую роль играет «мягкое обжатие» — технология, при которой заготовка слегка сдавливается валками еще в жидкотвердом состоянии. Это заваривает усадочные раковины и переводит ликвационные процессы в безопасный режим. Результат — плотная осевая зона без рыхлости, которая была бы обречена на расслоение при прокатке.
Диффузионный отжиг и закалка токами: путь к мартенситной рейке
Полученная заготовка не является готовым изделием — это лишь полуфабрикат с огромной внутренней энергией. Перед прокаткой слитки подвергают длительному гомогенизирующему отжигу при температурах около 1200°C. Этот процесс занимает десятки часов, позволяя атомам хрома и марганца равномерно распределиться, устраняя дендритную ликвацию, возникшую при кристаллизации.
Финальный штрих — прокатка и термообработка. Здесь применяются две конкурирующие философии: объемная закалка в масле или дифференцированная закалка головки рельса с продувкой сжатым воздухом. Современные стандарты всё чаще требуют именно поверхностной закалки с индукционного нагрева, создающей на поверхности головки слой мартенсита с твердостью 380-410 HB. Сердцевина при этом остается вязкой, что создает эффект «бронированного ядра»: твердая оболочка сопротивляется истиранию, а пластичная сердцевина поглощает ударные нагрузки от колес.
Ключевые этапы производства рельсовой стали: от шихты до закалки
| Этап производства | Технология / Оборудование | Ключевая цель операции | Критические параметры | Влияние на качество рельса |
|---|---|---|---|---|
| Подготовка шихты и выплавка | Комбинированная выплавка: дуговая сталеплавильная печь (ДСП) + агрегат печь-ковш | Получение «чистой стали»; глубокое рафинирование | Содержание серы и фосфора — до сотых долей процента | Минимизация вредных примесей, предотвращение горячих и холодных трещин |
| Внепечная доводка (печь-ковш) | Ковшевая обработка с продувкой аргоном; введение кальция | Гомогенизация температуры и химсостава; модифицирование неметаллических включений | Продувка аргоном; подача кальция для модифицирования | Выравнивание структуры, исключение ликвации и крупных включений |
| Вакуумная дегазация | Вакууматор (вакуумная камера) | Удаление растворенного водорода; предотвращение флокенов | Остаточное содержание водорода (критически низкое) | Предотвращение внутренних микротрещин и хрупкости металла |
| Микролегирование | Введение ванадия (V), ниобия (Nb), хрома (Cr) | Формирование нанодисперсных карбонитридов | Точные дозировки лигатур в зависимости от марки | «Запирание» границ зерен, подавление роста зерна при нагреве |
| Непрерывная разливка (МНЛЗ) | Машина непрерывного литья заготовок с водоохлаждаемым кристаллизатором и электромагнитным перемешиванием | Контроль кристаллизации; дробление столбчатых кристаллов | Точность температуры разливки: ±5°C; скорость вытягивания | Равноосная мелкозернистая структура, плотная осевая зона |
| Мягкое обжатие (в МНЛЗ) | Сдавливание заготовки валками в жидкотвердом состоянии | Заваривание усадочных раковин; «перевод» ликвации в безопасный режим | Режим обжатия в зоне затвердевания | Отсутствие осевой пористости и расслоений при прокатке |
| Гомогенизирующий отжиг | Нагрев слитков (заготовок) в печах | Диффузионное распределение хрома и марганца; устранение дендритной ликвации | Температура: ~1200°C; длительность: десятки часов | Химическая однородность, устранение ликвационных дефектов |
| Термическая обработка (объемная или дифференцированная) | Закалка в масле (объемная) или дифференцированная закалка головки: сжатый воздух / индукционный нагрев | Создание твердого мартенситного слоя на головке при вязкой сердцевине | Твердость поверхности: 380-410 HB; индукционный нагрев | Эффект «бронированного ядра»: стойкость к истиранию + вязкость против ударов |
Ключевые аспекты технологии производства рельсовой стали
Какие примеси считаются наиболее вредными и как достигается их минимальное содержание?
Наиболее вредными примесями являются сера и фосфор. Для рельсовой стали их содержание снижается до сотых долей процента. Это достигается применением комбинированной выплавки: сначала использутся дуговая сталеплавильная печь, затем агрегат печь-ковш для глубокого рафинирования, включающий вакуумную дегазацию и продувку аргоном.
Какова роль вакуумной дегазации в производстве рельсов?
Вакуумная дегазация критически важна для удаления растворенного водорода из жидкой стали. Удаление водорода предотвращает образование флокенов — внутренних микротрещин, которые делают металл хрупким и могут привести к разрушению рельса под нагрузкой. Этот процесс также способствует общему повышению гомогенности структуры.
Для чего применяется технология «мягкого обжатия» при непрерывной разливке?
Технология «мягкого обжатия» применяется на машинах непрерывного литья заготовок (МНЛЗ). Заготовка слегка сдавливается валками в жидкотвердом состоянии. Это позволяет заварить усадочные раковины, устранить осевую пористость и перевести ликвационные процессы в безопасный режим, обеспечивая плотную структуру без рыхлости.
В чем заключается суть микролегирования рельсовой стали?
Микролегирование включает добавление ванадия, ниобия или хрома. Эти элементы формируют нанодисперсные карбонитриды, которые «запирают» зерно и не дают ему расти при последующем нагреве. Это позволяет получить мелкозернистую структуру, что критически важно для сопротивления контактной усталости и усталостному разрушению.
Какие существуют философии термообработки рельсов?
Существуют две конкурирующие философии: объемная закалка в масле и дифференцированная закалка головки рельса. Дифференцированная закалка (часто с индукционным нагревом) создает твердый мартенситный слой на поверхности головки (твердость 380-410 HB), в то время как сердцевина остается пластичной и вязкой. Это обеспечивает эффект «бронированного ядра» — сопротивляется истиранию и поглощает ударные нагрузки.
